W chłodzeniu elektroniki najczęściej wygrywa nie „najmocniejszy” materiał, tylko ten, który dobrze wypełnia szczelinę między radiatorem a układem. Termopady są właśnie takim rozwiązaniem: przydają się w kartach graficznych, laptopach, dyskach SSD M.2 i całej sekcji zasilania, gdzie pasta nie wystarczy albo byłaby po prostu złym wyborem. Poniżej rozkładam temat na praktyczne części: gdzie mają sens, jak dobrać grubość, czym różnią się od pasty i jakie błędy najczęściej psują efekt.
Najważniejsze rzeczy, które warto wiedzieć przed zakupem
- Najlepiej sprawdzają się tam, gdzie trzeba wypełnić większą szczelinę i rozprowadzić ciepło z pamięci, VRM lub dysku M.2.
- Przewodność cieplna ma znaczenie, ale równie ważne są grubość, miękkość i dopasowanie do wysokości elementów.
- W praktyce spotkasz grubości od 0,5 do 5 mm, a najczęściej używa się 1, 1,5 i 2 mm.
- Do rdzenia GPU zwykle nadal lepsza jest pasta, a do większych różnic wysokości lepszy będzie pad termiczny.
- Najczęstszy błąd to dobór zbyt grubego albo zbyt twardego materiału, który pogarsza docisk radiatora.
Gdzie sprawdzają się najlepiej
Najczęściej używam ich tam, gdzie radiator musi przykryć nie jeden punkt, ale całą linię elementów: kości pamięci na karcie graficznej, sekcję zasilania, kontrolery SSD M.2, a czasem też układy w konsolach i laptopach. W smartfonach klasyczne, grubsze podkładki termiczne pojawiają się rzadziej, bo konstrukcja jest ciaśniejsza; częściej spotyka się cienkie folie grafitowe albo inne przekładki o zupełnie innym zadaniu. To ważne rozróżnienie, bo nie każdy materiał „na ciepło” robi to samo.
| Sprzęt | Co zwykle odprowadza ciepło | Dlaczego ta przekładka ma sens |
|---|---|---|
| Karta graficzna | Pamięci, VRM, czasem kontrolery pomocnicze | Układy mają różną wysokość i nie da się ich obsłużyć samą pastą |
| Dysk SSD M.2 | Kontroler i kości NAND | Podczas długiego zapisu lub kopiowania kontroler potrafi mocno się nagrzać |
| Laptop gamingowy | VRM, pamięci, wybrane elementy zasilania | Obudowa jest ciasna, a przestrzeń między chłodzeniem i laminatem bywa nierówna |
| Konsola i mini-PC | Układy zasilania i pamięć | W kompaktowych konstrukcjach jeden dobrze dobrany materiał robi dużą różnicę |
Z mojego doświadczenia najlepiej myśleć o nich jak o „mostku” dla ciepła, a nie zamienniku wszystkiego, co ma kontakt z radiatorem. To prowadzi wprost do pytania, od czego naprawdę zależy skuteczność takiej warstwy.
Od czego zależy, czy chłodzenie faktycznie zadziała
Na opakowaniu pierwsze co rzuca się w oczy to wartość W/mK, ale sama liczba nie załatwia sprawy. W praktyce liczy się jeszcze kompresja, czyli to, jak dobrze materiał dopasuje się do nierówności, oraz to, czy po skręceniu radiator rzeczywiście przylega równomiernie do wszystkich punktów. Z mojego doświadczenia właśnie tu ludzie popełniają błąd: kupują model z wyższą deklarowaną przewodnością, a potem okazuje się, że jest za twardy i psuje docisk rdzenia albo zostawia mikroszczeliny.
| Cecha | Co oznacza w praktyce | Dlaczego jest ważna |
|---|---|---|
| Przewodność cieplna | Ile ciepła materiał potrafi przenieść przez swoją strukturę | Pomaga, ale tylko wtedy, gdy warstwa dobrze przylega do obu powierzchni |
| Grubość | Jaką szczelinę materiał ma wypełnić | Zbyt cienki nie dotknie wszystkich punktów, zbyt gruby pogorszy docisk |
| Kompresja | Jak mocno pad da się ścisnąć bez utraty sensownego kontaktu | Kluczowa przy nierównych powierzchniach i różnych wysokościach elementów |
| Izolacja elektryczna | Czy materiał przewodzi prąd | W kartach i laptopach to istotne zabezpieczenie przed przypadkowym zwarciem |
W praktyce sensowne produkty mieszczą się mniej więcej od 1 do 15 W/mK, ale sam zakres nie mówi jeszcze, czy dany model będzie dobry do Twojej konstrukcji. Cienka, miękka i dobrze dociśnięta warstwa często da lepszy efekt niż gruby materiał z imponującym opisem. To właśnie dlatego grubość trzeba dobrać mądrze, a nie „na oko”.
Jak dobrać grubość bez zgadywania
Najbezpieczniejsza zasada jest prosta: jeśli masz stary, sprawdzony zestaw, trzymaj się tej samej grubości; jeśli modernizujesz chłodzenie lub kupujesz pierwszy komplet, zacznij od danych serwisowych producenta. Kiedy takich danych nie ma, patrzę na odciski starego materiału, wysokość elementów i to, czy radiator po przykręceniu siada płasko bez walki ze śrubami.
| Grubość | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|
| 0,5 mm | Bardzo płytkie szczeliny, część SSD M.2, cienkie radiatory | Wymaga precyzyjnego docisku i równej powierzchni |
| 1,0 mm | SSD M.2, wybrane laptopy, lżejsze moduły zasilania | To dobry punkt startowy, ale nie uniwersalny dla wszystkiego |
| 1,5 mm | Część kart graficznych, pamięci, VRM | Często spotykana grubość w serwisie GPU |
| 2,0 mm | Większe różnice wysokości, niektóre chłodzenia GPU i laptopów | Łatwo przesadzić z dociskiem, jeśli konstrukcja jest delikatna |
| 3,0 mm i więcej | Nietypowe konstrukcje, większe szczeliny, modyfikacje | To już obszar, gdzie błąd w doborze grubości bywa kosztowny |
Przy kartach graficznych i laptopach najczęściej kończy się na 1, 1,5 albo 2 mm. Grubsze warianty mają sens tylko tam, gdzie konstrukcja naprawdę zostawia większy dystans. Zbyt gruby materiał potrafi zrobić więcej szkody niż pożytku, bo odpycha radiator od rdzenia i podnosi temperaturę dokładnie tam, gdzie miał ją obniżać.
Termopad, pasta czy ciekły metal

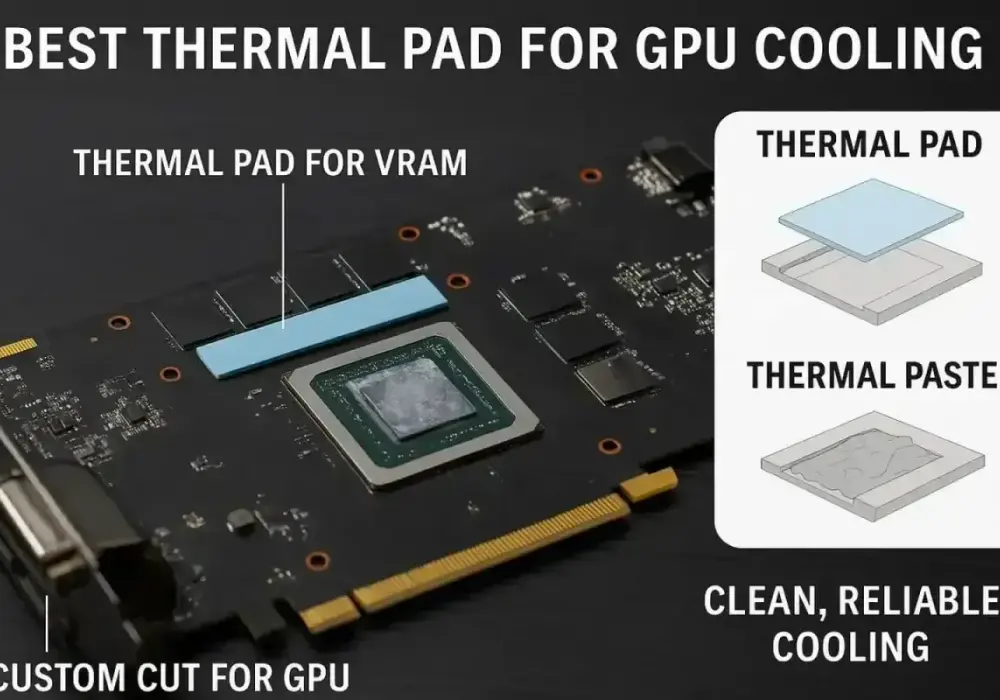

W praktyce termopady najlepiej traktować nie jak magiczny upgrade, ale jak element dopasowania całego układu chłodzenia. Pasta nadal wygrywa na samym rdzeniu procesora lub GPU, bo pozwala uzyskać bardzo cienką warstwę kontaktową. Przekładka termiczna jest z kolei lepsza tam, gdzie powierzchnie mają inną wysokość i trzeba wypełnić szczelinę, a nie tylko „posmarować” styk.
| Rozwiązanie | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Pasta termiczna | Rdzeń CPU i GPU, bardzo cienka szczelina | Bardzo dobry kontakt, niski opór cieplny, niska cena | Słabo radzi sobie z większymi różnicami wysokości |
| Pad termiczny | Pamięci, VRM, SSD M.2, większe luki | Łatwy montaż, dobrze wypełnia przestrzeń, zwykle jest elektrycznie izolujący | Zazwyczaj gorszy od pasty, gdy powierzchnie są idealnie płaskie i blisko siebie |
| Ciekły metal | Entuzjastyczne modyfikacje, maksymalna wydajność | Bardzo wysoka przewodność cieplna | Przewodzi prąd, wymaga dużej ostrożności i dobrego doświadczenia |
Jeśli ktoś pyta mnie, co kupić do typowego serwisowego odświeżenia sprzętu, zwykle odpowiadam: nie szukaj na siłę „najmocniejszej” opcji, tylko takiej, która pasuje do geometrii chłodzenia. Z tego właśnie wynikają najgorsze pomyłki przy montażu.
Najczęstsze błędy, które psują efekt od razu
Najwięcej problemów widzę nie w samym materiale, tylko w montażu. Jeden źle dobrany ruch potrafi zepsuć wynik nawet na dobrym produkcie.
- Pominięta folia ochronna - brzmi banalnie, ale to jeden z najczęstszych powodów, dla których temperatura w ogóle nie spada.
- Dobór grubości „na oko” - jeśli jeden element ma lepszy kontakt niż drugi, radiator zaczyna pracować krzywo.
- Mieszanie kilku przypadkowych kawałków - łączenie różnych grubości w jednej strefie potrafi rozwalić docisk.
- Zbyt agresywne dokręcanie - może wyginać PCB albo dociskać tylko część układu.
- Reużywanie starego, spłaszczonego materiału - po odklejeniu często traci sprężystość i nie wraca do poprzedniego kształtu.
- Brak czyszczenia powierzchni - kurz, resztki kleju i starej pasty psują kontakt bardziej, niż wielu osobom się wydaje.
Warto też pamiętać, że sama wymiana bez testu niczego nie potwierdza. Jeśli po serwisie nie sprawdzisz temperatur pod obciążeniem, możesz przeoczyć fakt, że jedna strefa dalej grzeje się za mocno. I właśnie dlatego kolejnym krokiem jest sensowny zakup, a nie tylko wybór „najwyższych cyferek”.
Co kupić do laptopa, karty i SSD

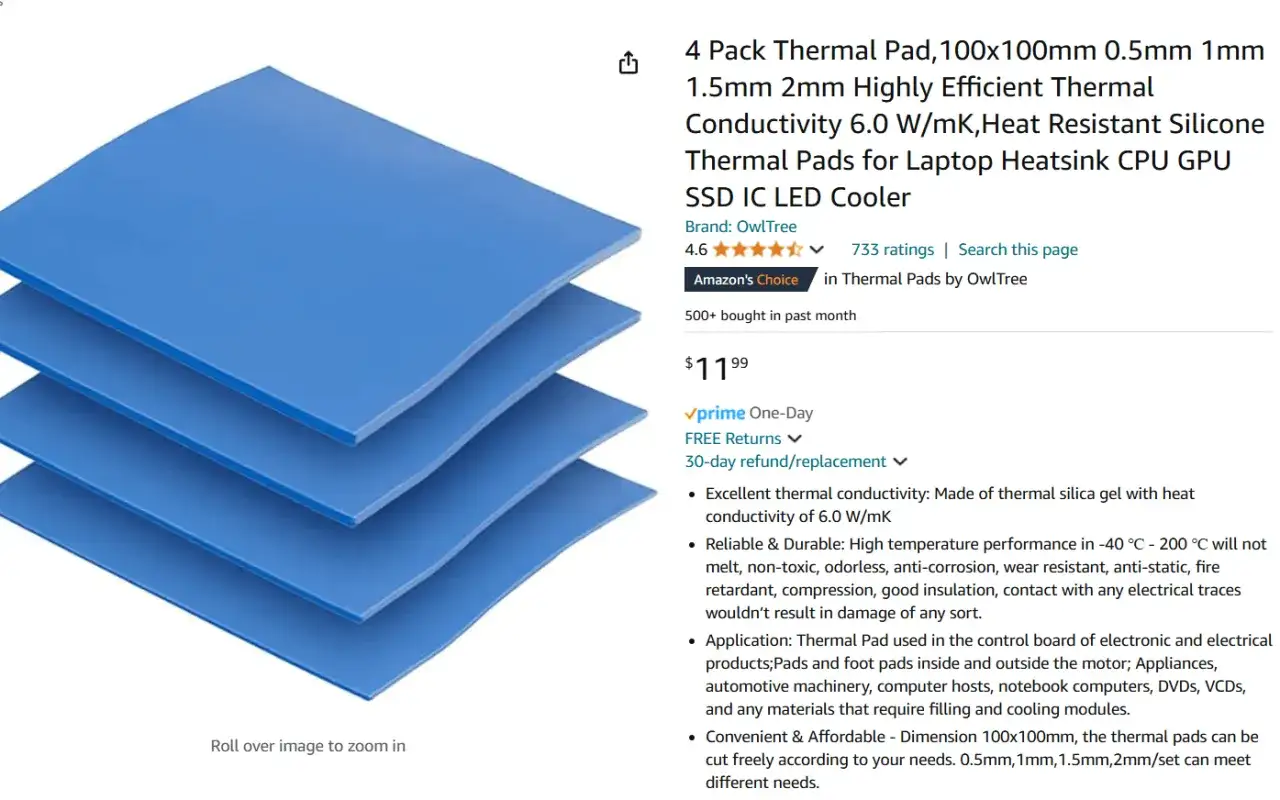

Jeśli chodzi o zakup, patrzę najpierw na dwie rzeczy: format arkusza i realną potrzebę. Do pojedynczego SSD M.2 wystarczy mały pasek, a do pełnego odświeżenia karty graficznej zwykle potrzebujesz większego arkusza i kilku grubości w zapasie. Cenowo w Polsce rozsądny mały pad 120 x 20 mm i 1 mm grubości zwykle mieści się mniej więcej w przedziale 17-45 zł, a większe lub bardziej zaawansowane zestawy potrafią kosztować 60-120 zł i więcej, zależnie od powierzchni oraz marki.
| Scenariusz | Co zwykle ma sens | Na co patrzeć poza ceną |
|---|---|---|
| SSD M.2 | 0,5-1 mm, miękki materiał, łatwy docisk | Wysokość radiatora i to, czy pad nie blokuje montażu osłony |
| Karta graficzna | 1-2 mm, lepsza kompresja, kilka grubości w razie potrzeby | Równość styków między pamięcią, VRM i radiatorem |
| Laptop gamingowy | Materiał o dobrej sprężystości i stabilnej grubości | Dokładne dopasowanie do konstrukcji, bo margines błędu jest mały |
| Konsola lub mini-PC | Rozwiązanie zgodne z oryginalnym rozstawem elementów | Instrukcja producenta i odporność na długą pracę pod obciążeniem |
W praktyce najlepiej kupować nie „najmocniejszy” model, tylko taki, który pasuje do Twojego scenariusza serwisowego. Do jednego dysku M.2 nie ma sensu brać wielkiego zestawu do GPU, a do repadu karty graficznej nie warto oszczędzać na materiale, który ma pracować pod dużym obciążeniem i przez długi czas. To prowadzi do ostatniej rzeczy, która decyduje o wyniku bardziej niż sama specyfikacja.
Najbardziej liczy się dopasowanie, nie marketing z opakowania
Jeśli po montażu temperatury nie spadają, pierwsze co sprawdzam to nie deklarowaną przewodność, tylko docisk i ślad kontaktu. Zbyt miękki, zbyt twardy albo po prostu źle docięty materiał potrafi całkowicie zmienić efekt końcowy, nawet jeśli na papierze wygląda świetnie. Po złożeniu sprzętu daję mu 10-20 minut pracy pod obciążeniem i patrzę nie tylko na rdzeń, ale też na pamięci, VRM i kontroler SSD, jeśli system pozwala to odczytać.
Tak właśnie traktuję termopady: jako element dokładnego dopasowania, a nie skrót na skrzyżowaniu między „starym chłodzeniem” i „nowym radiatorem”. Jeśli masz właściwą grubość, sensowną sprężystość i czyste powierzchnie, efekt zwykle jest przewidywalny. Jeśli pomylisz choć jeden z tych trzech elementów, najczęściej zobaczysz to od razu na temperaturach.
